开关电源中,MOS管炸机,是为什么?

深度解析:开关电源MOS管炸机的核心原因与解决方案

过压击穿 · 过流烧毁 · 驱动异常 · 过热失效 · 寄生振荡 · PCB缺陷 · 器件选型
技术专题 | 开关电源设计

在开关电源研发、调试和维修过程中,MOS管炸机是最常见、最棘手的故障问题。轻则器件烧毁、电源无法工作,重则炸板、烧毁周边元器件,甚至引发设备安全事故。很多工程师遇到炸管问题,仅简单更换新MOS管,却忽略根本诱因,导致反复炸管、故障复现。

MOS管作为开关电源的核心功率器件,其失效炸机核心可归纳为过压击穿、过流烧毁、驱动异常、过热失效、寄生振荡、PCB设计缺陷、器件选型问题七大核心原因。本文结合电路原理、实测案例和故障特征,图文拆解各类炸机诱因,并给出对应的解决整改方案。

MOS管常见失效机理示意图

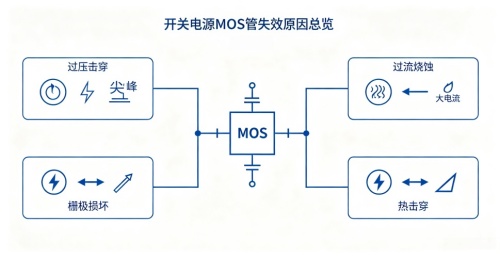

图1:MOS管常见失效机理示意图

一、头号杀手:过压击穿(占炸机故障50%以上)

过压击穿是开关电源MOS管炸机的最主要原因。MOS管漏源极(VDS)有固定耐压阈值(BVDSS),当电路中瞬时峰值电压超过器件额定耐压,芯片内部PN结会发生雪崩击穿,瞬间产生超大电流,直接烧毁炸裂MOS管。该故障多发生在MOS管关断瞬间

1. 变压器/电感漏感尖峰过压

开关电源的变压器、功率电感存在不可消除的漏感,MOS管快速关断时,漏感储存的能量无法及时释放,会与线路寄生电容产生谐振,生成远超正常工作电压的尖峰脉冲。实测反激电源中,600V耐压MOS管常承受700V以上尖峰电压,直接突破耐压阈值引发炸管。

核心诱因:RCD尖峰吸收电路失效、缺失或参数匹配错误(吸收电阻开路、二极管击穿、电容容值异常)。

漏感关断产生VDS电压尖峰波形示意图

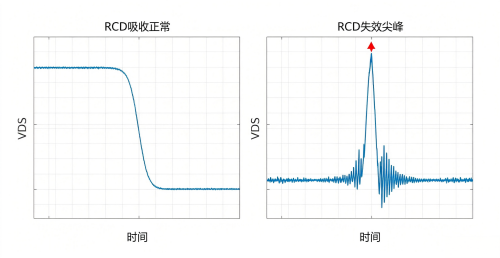

图2:漏感关断产生VDS电压尖峰波形示意图(RCD吸收正常/失效对比)

2. 输入电压异常浪涌

电网电压波动、插拔电源、雷击浪涌、上电冲击等场景,会导致电源输入端瞬时电压飙升,超出MOS管常规耐压范围,长期累积或瞬时高压直接击穿器件。

💡故障特征:炸管无规律,多在上电、断电、负载突变瞬间发生;MOS管外观多为局部碳化,引脚烧熔。

✅解决方案:优化RCD吸收电路参数,匹配耐压、容阻适配的器件;输入端增加压敏电阻、TVS管抑制浪涌;选型时预留1.5‑2倍耐压余量。

二、高频隐患:栅极驱动异常(最容易被忽略)

MOS管栅极(VGS)是最脆弱的结构,常规栅极耐压仅±20V,且栅极氧化层极薄,对电压、波形、阻抗极其敏感,驱动异常会直接导致开关失效、炸管。多数反复炸管的故障,根源均为驱动电路异常。

1. 栅极过压击穿

驱动芯片输出异常、栅极无稳压保护、线路尖峰串扰,会导致VGS瞬时电压超过20V,击穿栅极氧化层,造成MOS管永久导通,漏源极直通短路,整机大电流炸管。

2. 驱动波形畸变/开关迟缓

栅极串联电阻阻值不当、驱动回路阻抗过大、走线过长,会导致MOS管开通慢、关断拖尾。开关过程中高低压区间重叠,产生极大导通损耗,瞬间发热烧毁芯片。此外,驱动芯片损坏、供电异常,会导致MOS管误导通、卡死,引发炸管。

VGS栅极正常波形与振荡畸变波形对比图

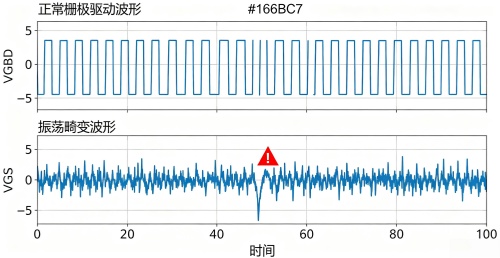

图3:VGS栅极正常波形 vs 振荡畸变波形对比图

💡故障特征:换新MOS管后通电立即炸管;驱动波形有震荡、台阶、拖尾;栅极引脚发黑烧蚀。

✅解决方案:栅极并联18V稳压二极管做保护;匹配合适的栅极驱动电阻(10‑100Ω按需调试);缩短驱动走线,减少寄生参数;定期检测PWM驱动芯片工况。

三、硬性故障:过流烧毁(短路、过载引发)

当开关电源输出端出现异常,回路电流远超MOS管额定导通电流,超出器件承载极限,会导致芯片内部金属层、PN结高温烧熔、炸裂,属于显性硬性故障。

1. 负载短路/长期过载

输出接线短路、负载设备故障、多负载并联过载,会让电源输出电流急剧飙升。若过流保护响应滞后或失效,超大电流会持续击穿MOS管,快速烧毁器件。

2. 电流检测电路失效

电源采样电阻漂移、开路、虚焊,电流采样走线异常,会导致主控芯片电流检测失真,无法触发过流保护,异常大电流持续流过MOS管,最终引发炸管。这也是很多设备无明显短路却炸管的核心原因。

电流采样电阻位置示意

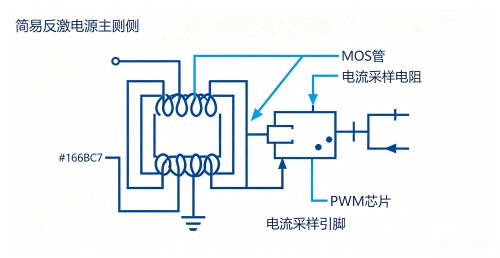

图4:电流采样电阻位置示意,采样回路异常会造成保护失效

💡故障特征:MOS管大面积碳化、塑封开裂;上电瞬间大电流打火,电源直接跳闸。

✅解决方案:完善输出过流、短路保护机制;定期校准采样电阻,排查采样回路焊点、走线;合理匹配MOS管导通电流余量。

四、隐形故障:过热热击穿(慢性烧毁)

部分MOS管并非瞬间炸管,而是长期高温累积导致的热击穿失效。MOS管高频工作时会产生导通损耗、开关损耗,热量持续堆积无法散出,会导致芯片结温超出额定值(常规150℃),内部结构烧毁失效。

常见诱因包含:散热片选型过小、导热硅脂干涸脱落、PCB散热过孔过少、功率走线过细;长期高温工况、开关频率过高,损耗成倍增加;器件RDS(on)阻值漂移,导通损耗增大。

MOS管芯片结热传导路径示意图

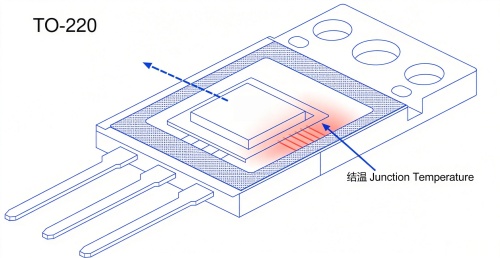

图5:MOS管芯片结热传导路径,散热不良造成结温超标热击穿

💡故障特征:设备工作一段时间后炸管,冷机重启可短暂工作;MOS管外壳高温发烫;散热区域发黄碳化。

✅解决方案:加大散热片面积,更换优质导热硅脂;增加PCB散热过孔、加宽功率走线;适当降低开关频率,降低高频损耗;优选低RDS(on)的MOS管。

五、高频疑难:寄生参数振荡炸管

开关电源PCB走线、器件封装存在不可避免的寄生电感、寄生电容。高频工作状态下,寄生参数会与MOS管结电容形成谐振回路,引发高频振荡,导致VGS、VDS波形严重畸变,产生高压尖峰和额外损耗,最终导致MOS管击穿烧毁。

该故障多出现于高频大功率电源,核心诱因是功率回路走线过长、驱动回路寄生参数过大、未做阻尼抑制处理。

六、PCB设计缺陷:容易被忽视的底层诱因

多数工程师聚焦原理图参数,却忽略PCB布局的重要性,大量炸管故障的根源均来自PCB设计问题:

  • 功率回路过长:MOS管、变压器、输入电容功率走线过长,寄生电感剧增,放大开关尖峰;
  • 布局分区混乱:高压功率区与低压驱动区混杂,高压串扰栅极引发误导通;
  • 散热设计不足:功率区域过孔稀疏、铜箔过薄,散热效率极低,热应力累积炸管;
  • 走线干扰:驱动走线紧邻功率走线,高频干扰导致驱动波形失真。
PCB功率回路布局优劣对比

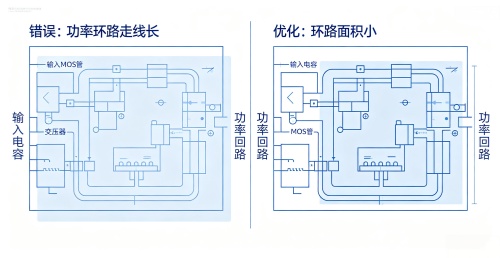

图6:PCB功率回路布局优劣对比,缩短大电流环路降低寄生电感

七、基础问题:器件选型与工艺缺陷

  1. 选型参数不足:耐压、电流余量不足,未预留工况波动余量,满载、波动工况下超出器件极限;
  2. 器件质量问题:翻新管、次品管、山寨器件,参数不达标、稳定性差,极易失效炸管;
  3. 焊接工艺不良:虚焊、假焊、冷焊,导致接触电阻过大,工作时局部高温发热,烧毁器件引脚和内部结构。

八、炸管故障排查优先级(工程师实战流程)

遇到MOS管炸机,禁止直接换管通电!按以下优先级排查,彻底根治故障:

  1. 查外围损坏器件:检测RCD吸收电路、采样电阻、稳压管、PWM驱动芯片是否击穿失效;
  2. 测电路波形:通电实测VDS尖峰、VGS驱动波形,排查过压、畸变、振荡问题;
  3. 查保护回路:验证过流、过压、过热保护功能是否正常触发;
  4. 排查PCB与散热:检查走线布局、寄生参数、散热结构是否达标;
  5. 复核器件选型:确认MOS管耐压、电流、频率参数是否匹配整机工况。

总结

开关电源MOS管炸机,从来不是单一器件问题,而是电路设计、参数匹配、PCB布局、保护机制、工况适配的综合问题。过压尖峰、驱动异常是高频主因,过流、过热、寄生振荡是次要诱因,PCB缺陷和选型问题是隐形根源。

维修调试中,切忌"只换管、不排故",只有精准定位核心诱因,针对性优化电路、布局和参数,才能彻底解决反复炸管的问题,提升开关电源的稳定性和使用寿命。

精准定位核心诱因,系统性优化电路、布局与参数,彻底根治MOS管反复炸管难题。
