服务器电源是专为数据中心、云计算中心、企业服务器等关键设备设计的高可靠性电源模块,其核心目标是确保服务器在高负载、长时间运行、复杂环境下的稳定供电。与普通电源(如PC电源)相比,服务器电源在性能、冗余性、效率和容错能力等方面有显著差异。
2.服务器电源的功能及优势
(1)高可靠供电(99.999%可用性):冗余与容错设计,采用N+1或2N冗余架构,通过多电源模块并联实现毫秒级无缝切换(<200μs),确保关键负载(如AI GPU集群)零宕机。(2)高效能转换(96%+钛金效率):通过多级拓扑优化,前级PFC(99%效率)+LLC谐振(ZVS/ZCS)+同步整流,整机效率突破96%。
(3)智能化管理(数字可编程控制):实时监控与调优,监控电压/电流/温度,动态调整开关频率(50kHz-1MHz)和驱动强度,平衡效率与EMI。并能基于MOSFET结温(Tj)和老化模型(如Rds(on)漂移率),提前预警器件失效,降低非计划停机风险。

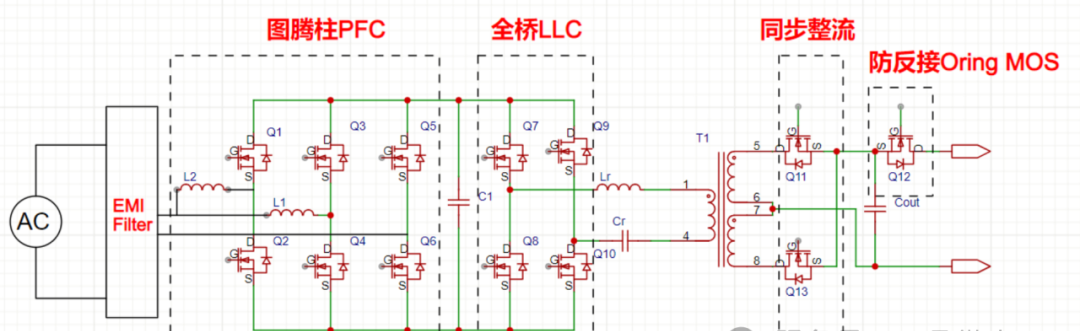

3.服务器电源原理图
4.MOS管在服务器电源中的作用
MOSFET在服务器电源中扮演关键角色,其高频开关特性、高效能及低损耗特性使其成为现代电源设计的核心元件。以下是MOS在服务器电源中的典型应用拓扑和作用:
(1) AC-DC功率转换①PFC(功率因数校正)电路:在整流环节中,MOSFET用于升压型PFC拓扑(如Boost电路),通过高频开关(通常50kHz-200kHz)修正输入电流波形,将功率因数提升至0.95以上,降低谐波污染。
(2) MOSFET在LLC中的核心作用
①初级侧:实现零电压开关(ZVS),LLC通过谐振腔的电流相位滞后,使初级侧MOSFET在电压为零时导通(ZVS),消除开关损耗(Coss充放电损耗)。利用MOSFET体二极管的反向导通特性,在死区时间内维持谐振电流,确保ZVS实现。
②次级侧同步整流技术:在次级侧整流中,MOSFET替代传统二极管(如LLC谐振拓扑),利用体二极管反向恢复时间短的优势,降低导通损耗(Rdson可低至1mΩ级),提升整机效率至钛金级(96%+)。
(3) DC-DC电压调节①多相Buck转换器:服务器CPU/GPU供电需高达数百安培电流,多相并联MOSFET阵列(如8-16相)通过交错开关降低纹波,配合MOS实现快速动态响应(μs级)。
②负载点(PoL)电源:12V转1.8V等低压大电流场景,使用低Qg(栅极电荷)MOSFET优化开关损耗,支持MHz级开关频率以缩小电感体积。
(4) 电源管理与保护①热插拔控制(Hot Swap):MOSFET串联在冗余电源输入路径,通过软启动限制浪涌电流。
②OVP/OCP保护:快速关断MOSFET(响应时间<100ns)实现过压/过流保护,避免后端负载损坏。
二、适用于服务器电源的平面MOS产品介绍

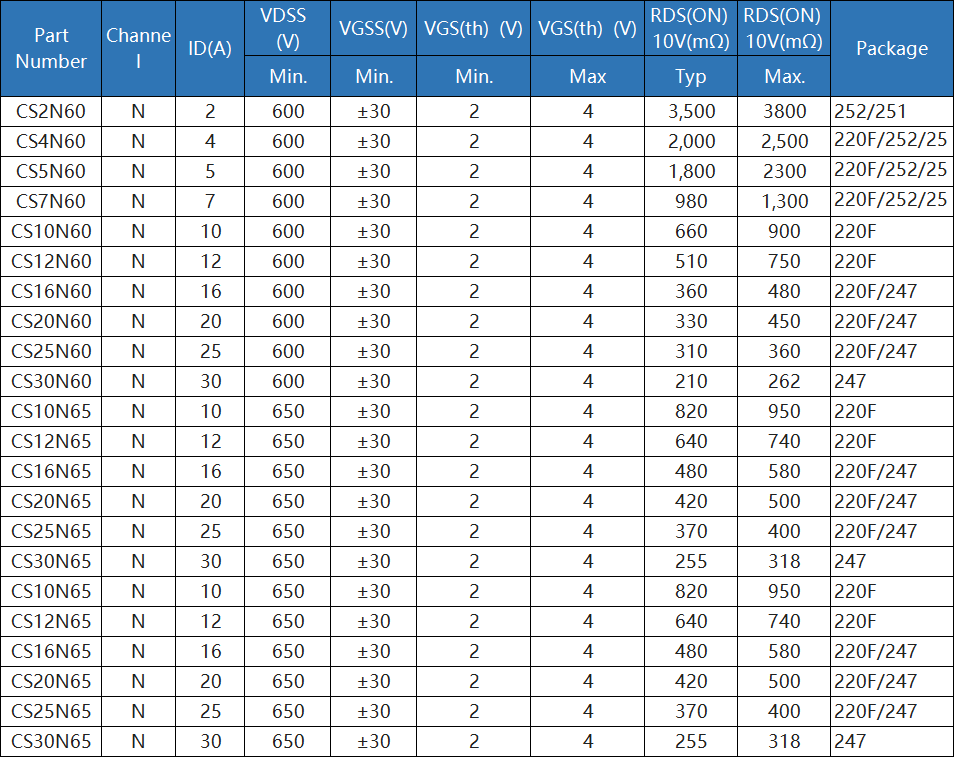

(1)PFC升压及LLC MOS选型推荐:600V~650V的高压MOS管

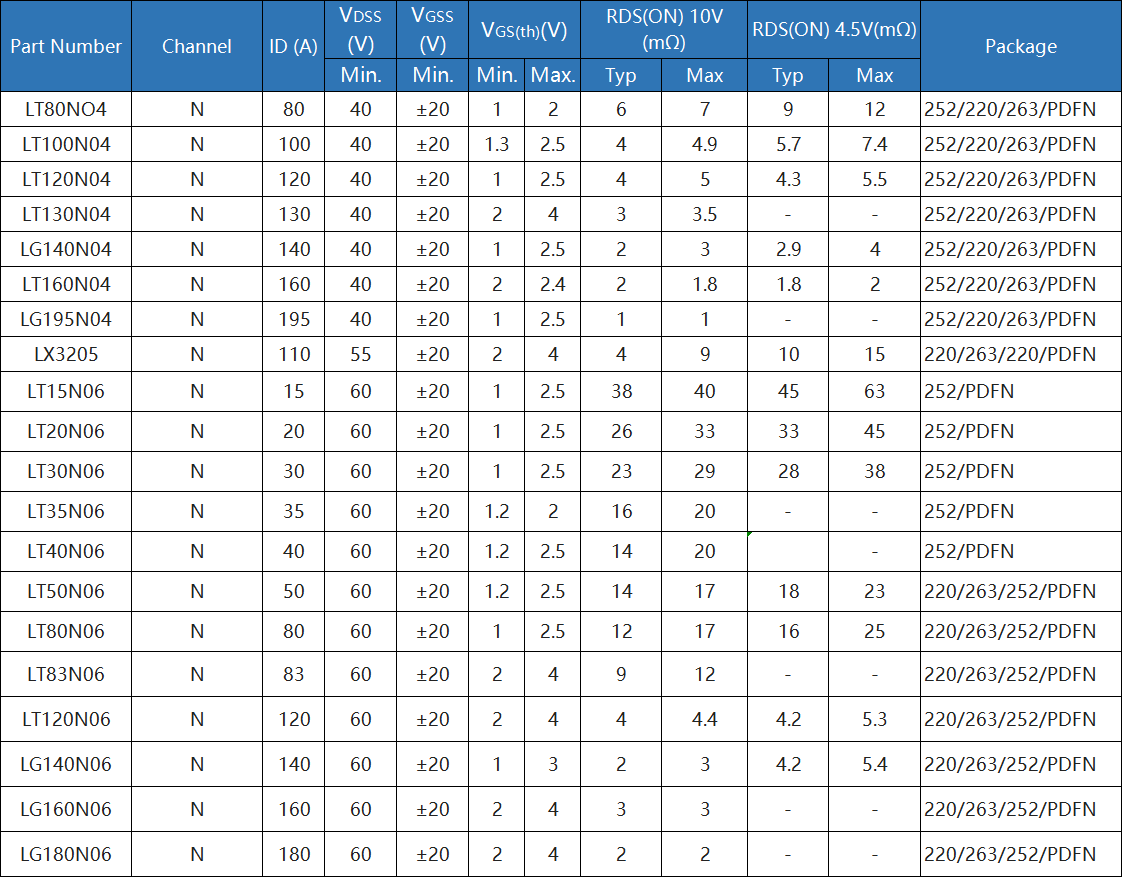

(2)次级同步整流及输出控制MOS选型推荐:40V ~60V的中低压MOS管

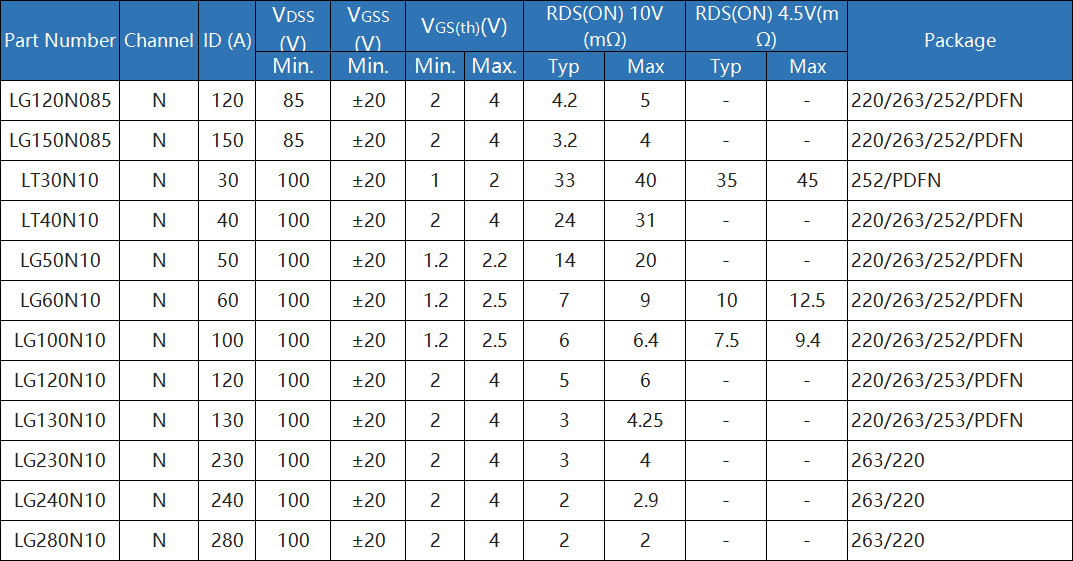

(3).同步整流24V VOUT推荐85~100V中低压MOS管

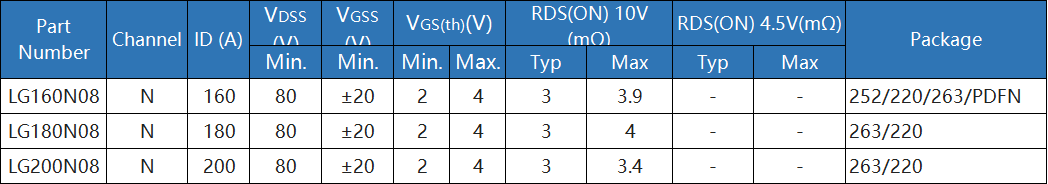

(4)同步整流48V VOUT推荐150 ~200V 的MOS管
