充电宝,作为我们日常生活中常用的电子产品,尤其安全性都是消费者们特别关注的一大问题之一。
凌讯微电子将从元器件应用的角度,分析MOS管在其电池保护中的具体应用方式。
充电宝构成
充电宝一般由三个部分组成,包括电芯部分、电路板部分和外壳,其常用的能量储存介质是锂离子电池。通常情况下,锂电池的内部会有一个专用的保护PCB板,被和电池单元封装在一起。在它的保护下,可以控制锂电池的输出电压在安全区间内,也就是电池的充放电终止电压和截止电压。
MOS管应用

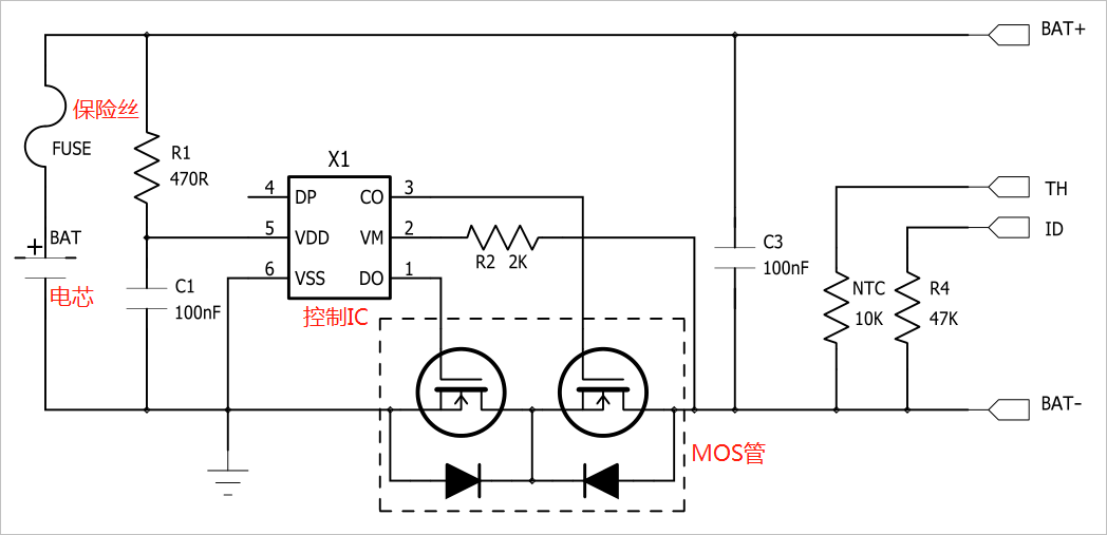

这个专门保护电池的系统,它的构成可不简单,有控制IC、MOS开关管和辅助元件。控制IC里有高精度电压和电流检测电路;MOS开关管配合控制IC,做一个执行的元件,控制电路的通断;辅助元件一般有电阻、电容、熔断保险丝等等,可以配合前二者完成保护功能。充电宝的电池保护功能主要有过充放电保护、过电流保护、短路饱和和过温保护。MOS管电压的控制特性,协同控制IC监测电压升降、电流过流等情况,一旦监测到就通过MOS管通断电路,最终达到对电池保护的目的。
图片来自网络,侵权请联系删除
比如说,过充保护的原理是,在电池快充满的时候,控制IC会检测到电池的电压,一旦达到阈值就会发信号,控制MOS管截止。一般把MOS管串联在充电回路,或者作为充电开关使用。
MOS管选型

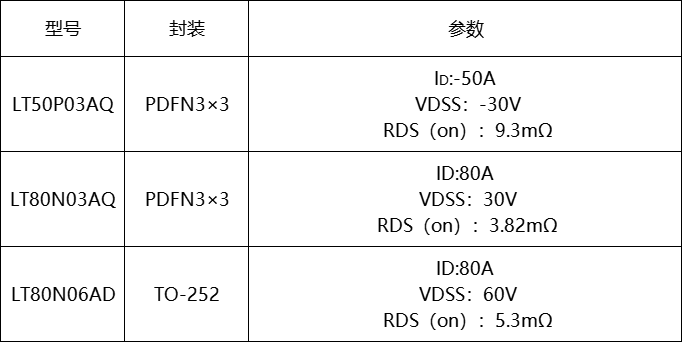

为了实现过充保护的功能,选择MOS管需要多方面考虑。首先需要考虑封装大小,需要是配合内部布局;其次考虑其耐压能力、导通电阻、开关速度等参数。不同类型的MOS管的应用场景不同。比如较为常用的NMOS用在高频应用,而PMOS通常用在低端的开关,而在选择MOS管类型,除了考虑以上的重要参数外,还要考虑应用场景和成本因素。推荐以下三款型号,LT50P03AQ、LT80N03AQ、LT80N06AD。
凌讯微作为功率半导体器件制造商,拥有二极管系列、MOS管系列、IGBT单管及碳化硅等主力产品线。并取得ISO9001、IATF16949等多项品质认证。产品广泛应用于各类电源适配器、锂电管理,车载逆变,消费电子、电动工具、新能源等领域。
