IGBT.什么是IGBT?它的工作原理是什么?有什么优势?

来源: 时间:2024/6/4 9:17:01

 IGBT



什么是IGBT?它的工作原理是什么?它的优势有哪些?

    简单来说就是:半导体家族有个美女MOS管,有个帅哥三极管,他们结婚了,生了个儿子叫IGBT,

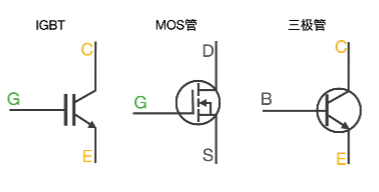

I=Insulate G=Gate B=Bipolar T=Transistor—---IGBT,绝缘栅双极型晶体管.大到高铁,电动汽车,小到空调,电磁炉都有它的身影,这些产品都有一个共同的特点,高电压,这是他的电路符号G是随妈妈MOS管的栅极C E 随爸爸,集电极和发射极,IGBT结合了爸爸和妈妈的优势,



    结合了MOS管低驱动电流,三极管低导通电阻的优势,MOS管是电场驱动器件,当它导通时,它的G S极就会相当于断路。

    电流极小,所以MOS管的驱动电流低,三极管饱和导通时,它的CE极电阻很小,因此三极管的导通电阻低.

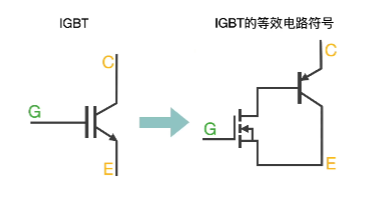

IGBT的等效电路符号是集两者于一身,

    当我们给G极低电频,IGBT就会截止,相当于开关断开,当我们给G极高电频,MOS先导通,然后三极管的CE极形成了电流,IGBT就导通了,这就是IGBT的原理,它最主要的作用是能把高压直流电,转化为交流电,还有变频。这样把一个三极管和一个MOS管组合在一起使用,就可以在承受很高的电压时,又能承受很高的电流了。在电路中是选择MOS管?三极管?还是IGBT?来作为开关作用。主要的看它的电流,耐压,开关频率,我们需要根据不同的应用场景去选择不同的元器件。
    凌讯微的IGBT单管采用双芯片工艺


IGBT+FRD


具有高耐压,
IGBT能够承受较高的电压,耐压值可达到6500伏。
快速开关速度,
IGBT的开关速度较快,
一秒钟能够变化上万次。



低导通压降

IGBT的导通压降低,
这意味着在导通状态下,
它能够以较低的能量损失来传输电流。


高集成度

IGBT的集成度高,
使得在较小的空间中实现更高的功率成为可能。



良好的热导性

IGBT具有较好的热导性能,
能够在高温环境下工作。


节能

IGBT在工作时产生的热量较少,
能够更高效地转化电能,
减少能源的浪费。


高输入阻抗,

IGBT对控制信号的响应灵敏,
能够轻松地控制电流和功率输出
